ಸ್ಟೀಲ್ ಸ್ಟ್ರಕ್ಚರ್ಸ್ (ಸ್ಟೀಲ್ ಫ್ರೇಮ್ಸ್) ಗಾಗಿ ನಿರ್ಮಾಣ ಪ್ರಕ್ರಿಯೆ ಮಾನದಂಡಗಳು - ಸುದ್ದಿ - ಕಿಂಗ್ಡಾವೊ ಐಹೆ ಸ್ಟೀಲ್ ಸ್ಟ್ರಕ್ಚರ್ ಗ್ರೂಪ್ ಕಂ., ಲಿಮಿಟೆಡ್.

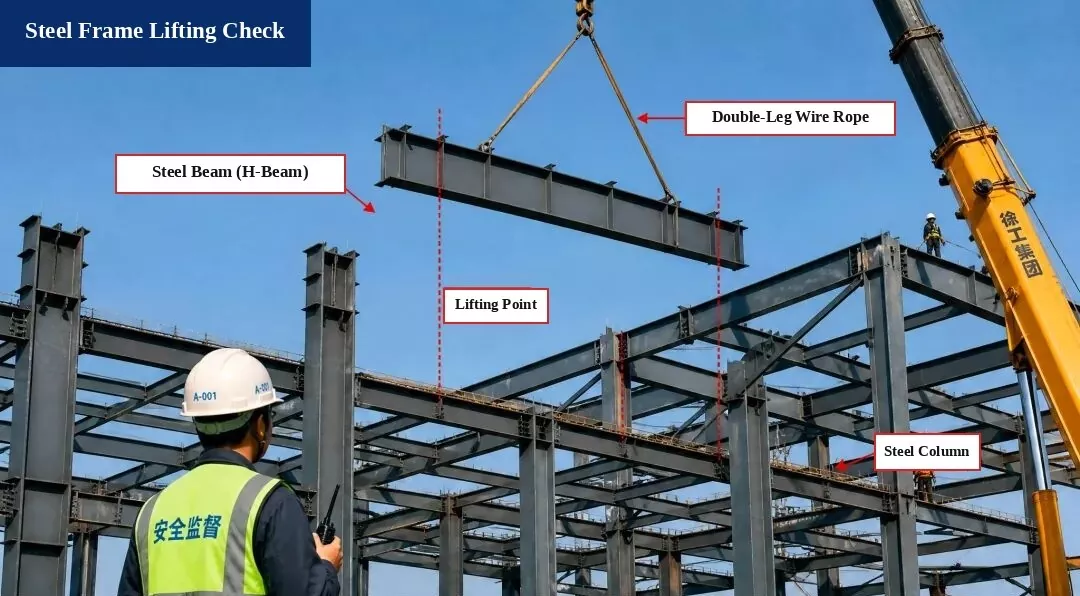

1. ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಲಿಫ್ಟಿಂಗ್ ಚೆಕ್ (ಹಾಯಿಸ್ಟಿಂಗ್ ಲೆಕ್ಕಾಚಾರ)

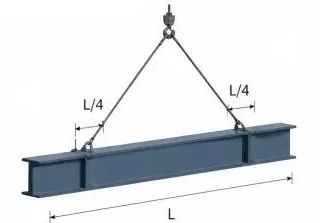

I. ಲಿಫ್ಟಿಂಗ್ ರೇಖಾಚಿತ್ರ

ಸದಸ್ಯ:ಸ್ಟೀಲ್ ಬೀಮ್ H500×200×10×16, ಉದ್ದ L = 12.0 ಮೀ

ಲಿಫ್ಟಿಂಗ್ ಪಾಯಿಂಟ್‌ಗಳು:ಕಿರಣದ ಪ್ರತಿ ತುದಿಯಿಂದ L/4 ನಲ್ಲಿ ಹೊಂದಿಸಿ

ಜೋಲಿ ಕೋನ:α ≈ 60°

II. ಲೋಡ್ ಲೆಕ್ಕಾಚಾರ

1. ಕಿರಣದ ಸ್ವಯಂ ತೂಕ:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. ಡೈನಾಮಿಕ್ ಲೋಡ್ ಫ್ಯಾಕ್ಟರ್:1.1 ತೆಗೆದುಕೊಳ್ಳಿ

3. ಜೋಲಿಗಳ ತೂಕ:ನಿರ್ಲಕ್ಷಿಸಲಾಗಿದೆ (ನಗಣ್ಯ)

4. ಒಟ್ಟು ಲಿಫ್ಟಿಂಗ್ ಲೋಡ್:
P = G × 1.1 = 219.9 kN

5. ಸ್ಲಿಂಗ್ ಟೆನ್ಶನ್ (ಸಮತೋಲಿತ ಹೊರೆ):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. ಜೋಲಿ ಸುರಕ್ಷತೆ ಪರಿಶೀಲನೆ

1. ಜೋಲಿ ಪ್ರಕಾರ:φ20 ಉಕ್ಕಿನ ತಂತಿ ಹಗ್ಗ, ಬ್ರೇಕಿಂಗ್ ಲೋಡ್ Fb = 360 kN

2. ಸುರಕ್ಷತಾ ಅಂಶ (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

ಪ್ರಮಾಣಿತ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ!

ತೀರ್ಮಾನವನ್ನು ಪರಿಶೀಲಿಸಿ:
ಎತ್ತುವ ಕಾರ್ಯಾಚರಣೆಯು ಸುರಕ್ಷಿತವಾಗಿದೆ ಮತ್ತು ಕೋಡ್ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ.

ಉಲ್ಲೇಖ ಮಾನದಂಡಗಳು

• ಉಕ್ಕಿನ ರಚನೆಗಳ ನಿರ್ಮಾಣಕ್ಕಾಗಿ ಕೋಡ್ (GB 50755-2012)

• ನಿರ್ಮಾಣದಲ್ಲಿ ಎತ್ತುವ ಮತ್ತು ಎತ್ತುವ ಸುರಕ್ಷತೆಗಾಗಿ ತಾಂತ್ರಿಕ ಕೋಡ್ (JGJ 276-2012)

ಸುರಕ್ಷತಾ ಟಿಪ್ಪಣಿಗಳು:

1. ಉಕ್ಕಿನ ಕಿರಣ, ತಂತಿ ಹಗ್ಗಗಳು, ಮತ್ತು ಎತ್ತುವ ಉಪಕರಣಗಳು ಸುರಕ್ಷಿತ ಮತ್ತು ವಿಶ್ವಾಸಾರ್ಹವೆಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಎತ್ತುವ ಮೊದಲು ಅವುಗಳನ್ನು ಪರಿಶೀಲಿಸಿ.

2. ಎತ್ತುವ ಪ್ರಕ್ರಿಯೆಯನ್ನು ನಿರ್ದೇಶಿಸಲು ಮೀಸಲಾದ ವ್ಯಕ್ತಿಯನ್ನು ನಿಯೋಜಿಸಿ. ಎತ್ತಿದ ಕಿರಣದ ಕೆಳಗೆ ಯಾರೂ ನಿಲ್ಲುವಂತಿಲ್ಲ.

3. ಗಾಳಿಯ ವೇಗವು ಮಟ್ಟ 6 ಅಥವಾ ಹೆಚ್ಚಿನದನ್ನು ತಲುಪಿದಾಗ ತಕ್ಷಣವೇ ಎತ್ತುವ ಕೆಲಸವನ್ನು ನಿಲ್ಲಿಸಿ.

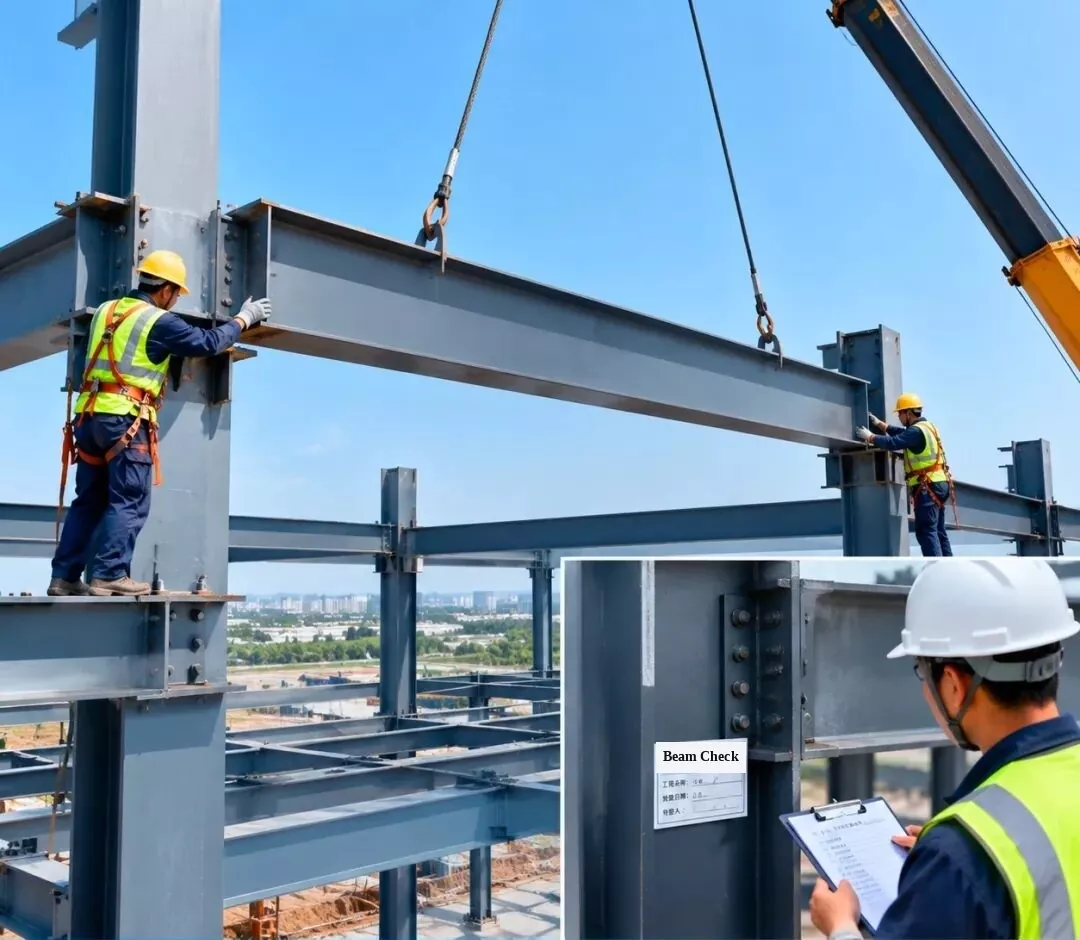

2. ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಸ್ಥಾಪನೆ ಮತ್ತು ತಪಾಸಣೆ - ಸ್ಟೀಲ್ ಬೀಮ್ ಸ್ಥಾಪನೆ

ಉಕ್ಕಿನ ಕಿರಣವನ್ನು ಅದರ ಯೋಜಿತ ಸ್ಥಾನಕ್ಕೆ ಎತ್ತಿ, ನಂತರ ಅನುಸ್ಥಾಪನೆಯ ಗುಣಮಟ್ಟವು ವಿನ್ಯಾಸದ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಸಂಪರ್ಕ ಕೀಲುಗಳನ್ನು ಪರೀಕ್ಷಿಸಿ ಮತ್ತು ಅನುಮೋದಿಸಿ.

[ಕಾಲಮ್‌ನಲ್ಲಿ ಇನ್‌ಸೆಟ್ ಟ್ಯಾಗ್: ಸ್ಟೀಲ್ ಬೀಮ್ ಇನ್‌ಸ್ಟಾಲೇಶನ್ ತಪಾಸಣೆ | ಯೋಜನೆಯ ಹೆಸರು: ಕಾರ್ಯಾಗಾರ #1 | ತಪಾಸಣೆ ದಿನಾಂಕ | ಇನ್ಸ್ಪೆಕ್ಟರ್]

3. ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಸ್ಥಾಪನೆ ಮತ್ತು ತಪಾಸಣೆ - ಸ್ಟೀಲ್ ರೂಫ್ ಟ್ರಸ್ ಸ್ಥಾಪನೆ

1. 3D BIM ಸಿಮ್ಯುಲೇಶನ್:ಎತ್ತುವ ಯೋಜನೆ ಮತ್ತು ಅನುಸ್ಥಾಪನ ಕ್ರಮವನ್ನು ಸುಧಾರಿಸಲು ಉಕ್ಕಿನ ಛಾವಣಿಯ ಟ್ರಸ್ ಸ್ಥಾಪನೆಯನ್ನು ಅನುಕರಿಸಿ.

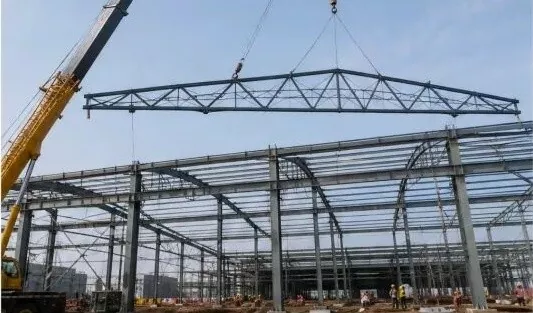

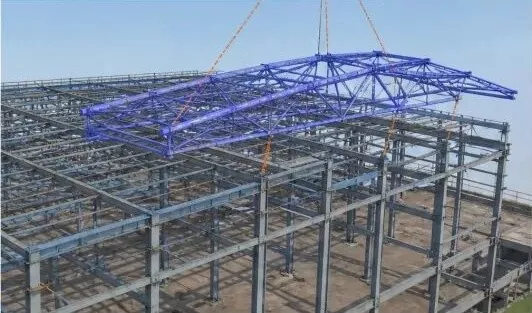

2. ರೂಫ್ ಟ್ರಸ್ ಲಿಫ್ಟಿಂಗ್:ಟ್ರಸ್ ಅನ್ನು ಮೇಲಕ್ಕೆತ್ತಲು ಟ್ರಕ್ ಕ್ರೇನ್ ಅನ್ನು ಬಳಸಿ ಮತ್ತು ಅದನ್ನು ಸಮತೋಲನದಲ್ಲಿಟ್ಟುಕೊಂಡು ನಿಧಾನವಾಗಿ ಸ್ಥಾನಕ್ಕೆ ಇರಿಸಿ.

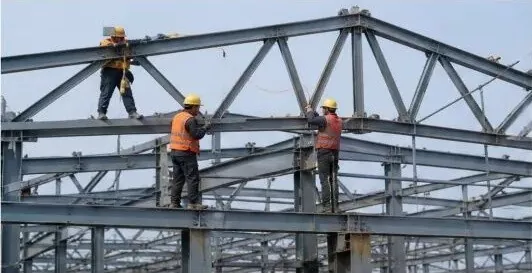

3. ಸ್ಥಾನೀಕರಣ ಮತ್ತು ತಾತ್ಕಾಲಿಕ ಫಿಕ್ಸಿಂಗ್:ಮೇಲ್ಛಾವಣಿ ಟ್ರಸ್ ಅನ್ನು ಸ್ಥಾಪಿಸಿದ ನಂತರ, ಅದನ್ನು ತಾತ್ಕಾಲಿಕವಾಗಿ ಭದ್ರಪಡಿಸಿ ಮತ್ತು ಅದರ ಸ್ಥಾನ ಮತ್ತು ಎತ್ತರವನ್ನು (ಎತ್ತರ) ಹೊಂದಿಸಿ.

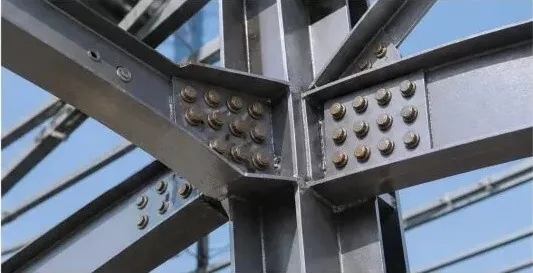

4. ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ಬೋಲ್ಟ್ ಸಂಪರ್ಕ:ಬಲವಾದ ಸಂಪರ್ಕವನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ವಿನ್ಯಾಸ ನಿಯಮಗಳ ಪ್ರಕಾರ ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ಬೋಲ್ಟ್ಗಳನ್ನು ಬಿಗಿಗೊಳಿಸಿ.

5. ಅನುಸ್ಥಾಪನಾ ತಪಾಸಣೆ:ಟ್ರಸ್ ಎತ್ತರ, ಸ್ಪ್ಯಾನ್, ಬಾಗುವಿಕೆ (ಡಿಫ್ಲೆಕ್ಷನ್), ಮತ್ತು ಲಂಬವಾದ ಜೋಡಣೆಯನ್ನು ಪರಿಶೀಲಿಸಿ ಅವರು ಕೋಡ್ ಅನ್ನು ಪೂರೈಸುತ್ತಾರೆಯೇ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ.

6. ತಪಾಸಣೆ ದಾಖಲೆ:ತಪಾಸಣೆಯನ್ನು ಹಾದುಹೋಗುವ ನಂತರ, ದಾಖಲೆ ಫಾರ್ಮ್ ಅನ್ನು ಪೂರ್ಣಗೊಳಿಸಿ ಮತ್ತು ಮುಂದಿನ ನಿರ್ಮಾಣ ಹಂತಕ್ಕೆ ತೆರಳಿ.

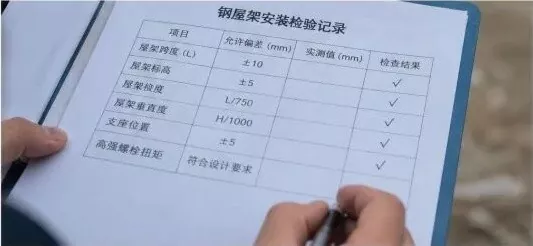

ಸ್ಟೀಲ್ ರೂಫ್ ಟ್ರಸ್ ಸ್ಥಾಪನೆ ತಪಾಸಣೆ ದಾಖಲೆ

ತಪಾಸಣೆ ಐಟಂ	ಅನುಮತಿಸಲಾದ ದೋಷ (ಮಿಮೀ)	ಅಳತೆ ಮೌಲ್ಯ (ಮಿಮೀ)	ಫಲಿತಾಂಶವನ್ನು ಪರಿಶೀಲಿಸಿ
ಟ್ರಸ್ ಸ್ಪ್ಯಾನ್ (L)	±10	—	√ (ಪಾಸ್)
ಟ್ರಸ್ ಎತ್ತರ (ಎತ್ತರ)	±5	—	√ (ಪಾಸ್)
ಟ್ರಸ್ ಬಾಗುವುದು (ಡಿಫ್ಲೆಕ್ಷನ್)	ಎಲ್ / 750	—	√ (ಪಾಸ್)
ಟ್ರಸ್ ಲಂಬ ಜೋಡಣೆ	ಎಚ್ / 1000	—	√ (ಪಾಸ್)
ಬೆಂಬಲ ಸ್ಥಾನ	±5	—	√ (ಪಾಸ್)
ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ಬೋಲ್ಟ್ ಟಾರ್ಕ್	ವಿನ್ಯಾಸದ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ	—	√ (ಪಾಸ್)

ಪ್ರಮುಖ ನಿಯಂತ್ರಣ ಅಂಶಗಳು:

ಅವುಗಳ ಪ್ರಕಾರ, ಗಾತ್ರ ಮತ್ತು ವೆಲ್ಡ್ ಗುಣಮಟ್ಟವನ್ನು ಪರಿಶೀಲಿಸಲು ಸೈಟ್‌ನಲ್ಲಿ ಎಲ್ಲಾ ಒಳಬರುವ ಉಕ್ಕಿನ ಭಾಗಗಳನ್ನು ಪರಿಶೀಲಿಸಿ;
ಎತ್ತುವ ಸುರಕ್ಷತೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಸುರಕ್ಷಿತ ಮತ್ತು ಪ್ರಾಯೋಗಿಕ ಎತ್ತುವ ಯೋಜನೆಯನ್ನು ಬಳಸಿ;
ಟ್ರಸ್ ಅನ್ನು ಸ್ಥಾನದಲ್ಲಿ ಇರಿಸಿದ ನಂತರ ಅದನ್ನು ಹೊಂದಿಸಿ ಮತ್ತು ಸರಿಪಡಿಸಿ;
ಎಲ್ಲಾ ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ಬೋಲ್ಟ್ಗಳನ್ನು ಸರಿಯಾಗಿ ಬಿಗಿಗೊಳಿಸಿ ಮತ್ತು ಕೋಡ್ ಪ್ರಕಾರ ಅವರ ಟಾರ್ಕ್ ಅನ್ನು ಪರೀಕ್ಷಿಸಿ;
ಸ್ಥಾಪಿಸಲಾದ ರಚನೆಯು ಎಲ್ಲಾ ವಿನ್ಯಾಸ ಮತ್ತು ಕೋಡ್ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಪೂರ್ಣ ತಪಾಸಣೆಯನ್ನು ಕೈಗೊಳ್ಳಿ.

4. ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಅಳವಡಿಕೆ ಮತ್ತು ತಪಾಸಣೆ - ಇಳಿಜಾರಾದ ಸ್ಟೀಲ್ ಬೀಮ್ ಅಳವಡಿಕೆ

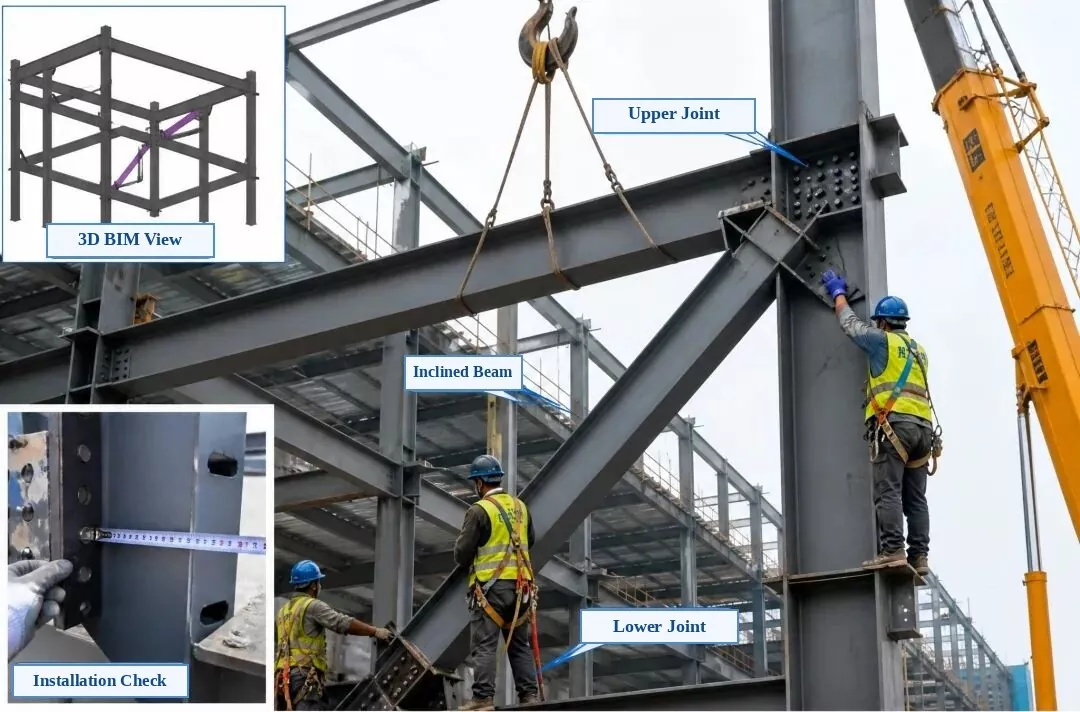

ಹೊರತೆಗೆಯಲಾದ ಫೋಟೋ ಲೇಬಲ್‌ಗಳು:ಮೇಲಿನ ಎಡ ಒಳಸೇರಿಸುವಿಕೆ: 3D BIM ವೀಕ್ಷಣೆ | ಕೆಳಗೆ-ಎಡ ಇನ್‌ಸೆಟ್: ಅನುಸ್ಥಾಪನಾ ಪರಿಶೀಲನೆ | ಮುಖ್ಯ ಫೋಟೋ: ಮೇಲಿನ ಸಂಪರ್ಕದ ಜಂಟಿ, ಇಳಿಜಾರಾದ ಸ್ಟೀಲ್ ಬೀಮ್ (ಕರ್ಣೀಯ ಬ್ರೇಸ್), ಕೆಳಗಿನ ಸಂಪರ್ಕದ ಜಂಟಿ

ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಅಳವಡಿಕೆ ಮತ್ತು ತಪಾಸಣೆ — ಇಳಿಜಾರಾದ ಸ್ಟೀಲ್ ಬೀಮ್ ಅಳವಡಿಕೆ

1. ಅನುಸ್ಥಾಪನೆಯ ಪೂರ್ವ ಪರಿಶೀಲನೆ:ಭಾಗ ಸಂಖ್ಯೆ, ಗಾತ್ರ, ಬೋಲ್ಟ್ ಹೋಲ್ ಸ್ಥಾನಗಳು ಮತ್ತು ಸಂಪರ್ಕ ಫಲಕದ ದಿಕ್ಕನ್ನು ಪರಿಶೀಲಿಸಿ. ಸಂಪರ್ಕ ಮೇಲ್ಮೈಗಳು ಸಮತಟ್ಟಾದ, ಸ್ವಚ್ಛ ಮತ್ತು ಬರ್ರ್ಸ್ ಅಥವಾ ಎಣ್ಣೆಯಿಂದ ಮುಕ್ತವಾಗಿವೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ.

2. ಎತ್ತುವಿಕೆ ಮತ್ತು ಸ್ಥಾನೀಕರಣ:ಇಳಿಜಾರಾದ ಕಿರಣವನ್ನು ನಿಧಾನವಾಗಿ ಸ್ಥಳಕ್ಕೆ ಎತ್ತುವಂತೆ ಎರಡು ಎತ್ತುವ ಬಿಂದುಗಳನ್ನು ಬಳಸಿ. ಅದನ್ನು ತಾತ್ಕಾಲಿಕವಾಗಿ ಸರಿಪಡಿಸಿ ಮತ್ತು ಮೇಲಿನ ಮತ್ತು ಕೆಳಗಿನ ಎರಡೂ ಕೀಲುಗಳು ಉಕ್ಕಿನ ಕಾಲಮ್ ಮತ್ತು ಕಿರಣದೊಂದಿಗೆ ನಿಖರವಾಗಿ ಸಾಲಿನಲ್ಲಿವೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ.

3. ಜೋಡಣೆ ಮತ್ತು ಹೊಂದಾಣಿಕೆ:ವಿನ್ಯಾಸದ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸಲು ಇಳಿಜಾರಾದ ಕಿರಣದ ಮಧ್ಯಭಾಗದ ಸ್ಥಾನ, ಎತ್ತರ ಮತ್ತು ಲಂಬವಾದ ಜೋಡಣೆಯನ್ನು ಹೊಂದಿಸಿ. ಜೋಡಣೆಯ ನಂತರ ಶಾಶ್ವತ ಸಂಪರ್ಕವನ್ನು ಪೂರ್ಣಗೊಳಿಸಿ.

4. ಸಂಪರ್ಕ ವಿಧಾನ:ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ಬೋಲ್ಟ್ಗಳೊಂದಿಗೆ ಸಂಪರ್ಕಪಡಿಸಿ. ವಿನ್ಯಾಸದ ಅಗತ್ಯವಿರುವಂತೆ ಅವುಗಳನ್ನು ಕೇಂದ್ರದಿಂದ ಹೊರಕ್ಕೆ ಎರಡೂ ಬದಿಗಳಿಗೆ ಸಮವಾಗಿ ಬಿಗಿಗೊಳಿಸಿ, ಮತ್ತು ಅಂತಿಮ ಬಿಗಿಗೊಳಿಸುವಿಕೆಯು ತಪಾಸಣೆಯ ನಂತರ ಪ್ರತಿ ಬೋಲ್ಟ್ ಅನ್ನು ಗುರುತಿಸಿ.

5. ಅನುಸ್ಥಾಪನಾ ತಪಾಸಣೆ:ಮಧ್ಯಭಾಗದ ಸ್ಥಾನ, ಎತ್ತರ, ಲಂಬ ಜೋಡಣೆ, ಪ್ಲೇಟ್ ಸಂಪರ್ಕ ಬಿಗಿತ ಮತ್ತು ಬೋಲ್ಟ್ ಬಿಗಿಗೊಳಿಸುವಿಕೆಯ ಗುಣಮಟ್ಟವನ್ನು ಪರಿಶೀಲಿಸಿ. ಉಕ್ಕಿನ ರಚನೆಗಳ ನಿರ್ಮಾಣ ಗುಣಮಟ್ಟ (GB 50205) ಸ್ವೀಕಾರಕ್ಕಾಗಿ ಎಲ್ಲವೂ ಕೋಡ್ ಅನ್ನು ಪೂರೈಸಬೇಕು.

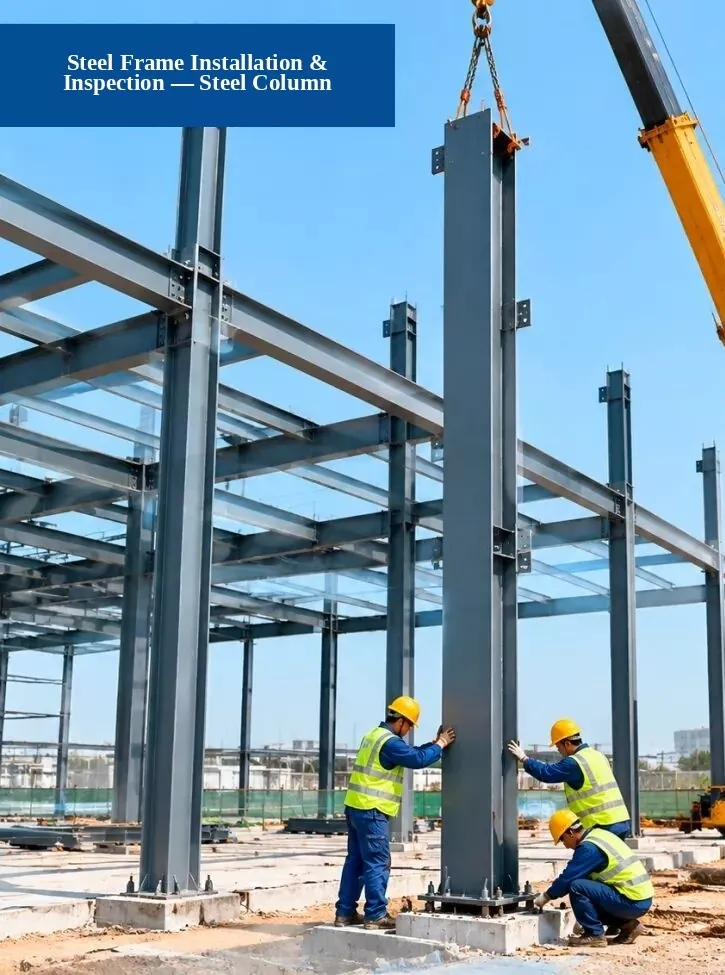

5. ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಸ್ಥಾಪನೆ ಮತ್ತು ತಪಾಸಣೆ - ಸ್ಟೀಲ್ ಕಾಲಮ್ ಸ್ಥಾಪನೆ

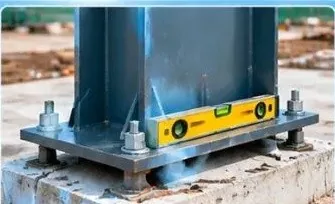

1. ಅಡಿಪಾಯ ಪರಿಶೀಲನೆ:ಆಂಕರ್ ಬೋಲ್ಟ್ ಸ್ಥಾನಗಳು, ಅಡಿಪಾಯದ ಎತ್ತರ ಮತ್ತು ಅಡಿಪಾಯದ ಆಯಾಮಗಳು ವಿನ್ಯಾಸದ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುತ್ತವೆಯೇ ಎಂದು ಪರಿಶೀಲಿಸಿ.

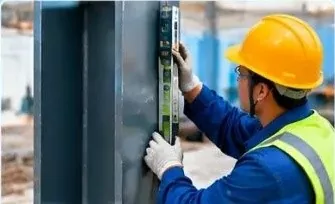

2. ಲಂಬ ಜೋಡಣೆ ಪರಿಶೀಲನೆ:ಉಕ್ಕಿನ ಕಾಲಮ್ ಎಷ್ಟು ನೇರವಾಗಿ (ಲಂಬವಾಗಿ) ನಿಂತಿದೆ ಎಂಬುದನ್ನು ಪರಿಶೀಲಿಸಲು ಒಟ್ಟು ನಿಲ್ದಾಣ, ಲೇಸರ್ ಪ್ಲಂಬ್ ಅಥವಾ ನೇರ ಅಂಚು ಮಟ್ಟವನ್ನು ಬಳಸಿ.

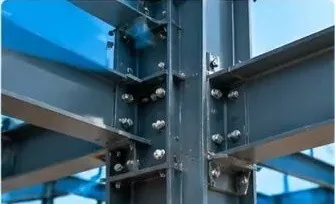

3. ಸಂಪರ್ಕ ಗುಣಮಟ್ಟ ಪರಿಶೀಲನೆ:ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ಬೋಲ್ಟ್‌ಗಳು, ವೆಲ್ಡ್‌ಗಳು ಮತ್ತು ಸಂಪರ್ಕ ಫಲಕಗಳು ಪ್ರಮಾಣಿತ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುತ್ತವೆಯೇ ಎಂದು ಪರಿಶೀಲಿಸಿ.

ನಿರ್ಮಾಣ ಪ್ರಕ್ರಿಯೆ:1. ತಯಾರಿ ಕೆಲಸ → 2. ಲಿಫ್ಟ್ & ಪ್ಲೇಸ್ ಸ್ಟೀಲ್ ಕಾಲಮ್ → 3. ಇನ್‌ಸ್ಟಾಲ್ & ಸೆಕ್ಯೂರ್ → 4. ತಪಾಸಣೆ ಮತ್ತು ಸ್ವೀಕಾರ

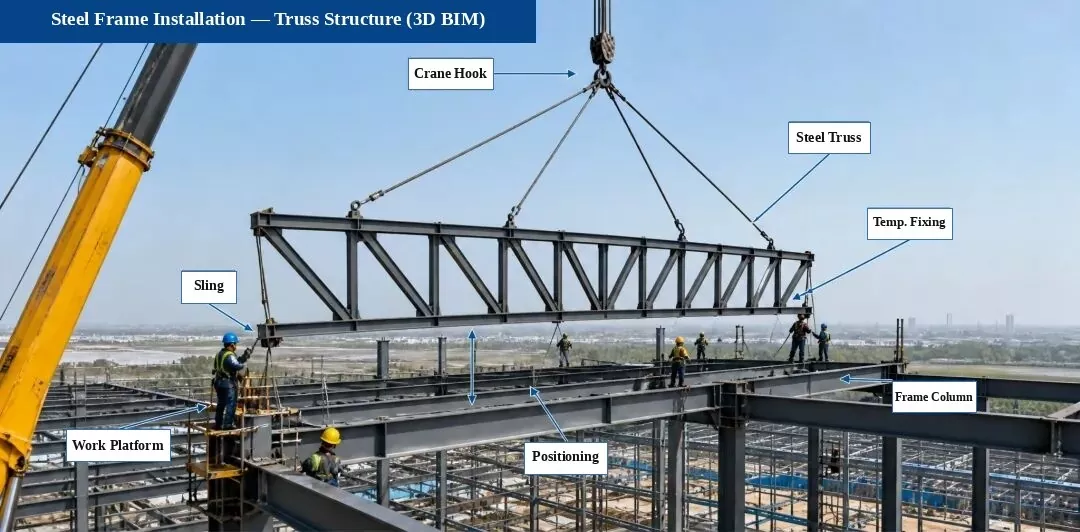

6. ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಇನ್‌ಸ್ಟಾಲೇಶನ್ — ಟ್ರಸ್ ಸ್ಟ್ರಕ್ಚರ್ ಇನ್‌ಸ್ಟಾಲೇಶನ್ (3D BIM ರೇಖಾಚಿತ್ರ)

ಅನುಸ್ಥಾಪನಾ ಪ್ರಕ್ರಿಯೆಯ ಹರಿವು:ಸಮೀಕ್ಷೆ ಮತ್ತು ಗುರುತು ಮಾಡುವಿಕೆ → ಬೆಂಬಲ ಪರಿಶೀಲನೆ → ಲಿಫ್ಟ್ ಮತ್ತು ಸ್ಥಳ → ತಾತ್ಕಾಲಿಕ ಫಿಕ್ಸಿಂಗ್ → ಜೋಡಣೆ ಮತ್ತು ಹೊಂದಾಣಿಕೆ → ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ಬೋಲ್ಟ್ ಸಂಪರ್ಕ → ವೆಲ್ಡಿಂಗ್ (ಅಗತ್ಯವಿದ್ದರೆ)

ಪ್ರಮುಖ ಅನುಸ್ಥಾಪನಾ ಅಂಶಗಳು:

ಎತ್ತುವ ಮೊದಲು, ಬೆಂಬಲ ಕೇಂದ್ರರೇಖೆ, ಎತ್ತರ ಮತ್ತು ಎಂಬೆಡೆಡ್ ಭಾಗ ಸ್ಥಾನಗಳನ್ನು ಎರಡು ಬಾರಿ ಪರಿಶೀಲಿಸಿ;
ಟ್ರಸ್ ಅನ್ನು ಸ್ಥಿರವಾಗಿಡಲು ಎತ್ತುವ ಸಮಯದಲ್ಲಿ ಗಾಳಿ ಮಾರ್ಗದರ್ಶಿ ಹಗ್ಗಗಳನ್ನು (ಟ್ಯಾಗ್‌ಲೈನ್‌ಗಳು) ಲಗತ್ತಿಸಿ;
ಬಾಗುವಿಕೆ ಅಥವಾ ಅಸ್ಪಷ್ಟತೆಯನ್ನು ತಡೆಗಟ್ಟಲು ಇರಿಸುವಿಕೆಯ ನಂತರ ಟ್ರಸ್ ಅನ್ನು ಹೊಂದಿಸಿ ಮತ್ತು ತಾತ್ಕಾಲಿಕವಾಗಿ ಸುರಕ್ಷಿತಗೊಳಿಸಿ;
ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ಬೋಲ್ಟ್ ಸಂಪರ್ಕಗಳು ವಿನ್ಯಾಸ ಮತ್ತು ಕೋಡ್ ನಿಯಮಗಳನ್ನು ಅನುಸರಿಸಬೇಕು ಮತ್ತು ಅಗತ್ಯವಿರುವ ಟಾರ್ಕ್ಗೆ ಬಿಗಿಗೊಳಿಸಬೇಕು;
ವೆಲ್ಡ್ ಗುಣಮಟ್ಟವು ಸ್ಟೀಲ್ ಸ್ಟ್ರಕ್ಚರ್ಸ್ (GB 50205) ನಿರ್ಮಾಣ ಗುಣಮಟ್ಟವನ್ನು ಒಪ್ಪಿಕೊಳ್ಳುವ ಕೋಡ್‌ನಲ್ಲಿ ನಿಯಮಗಳನ್ನು ಪೂರೈಸಬೇಕು.

ಪ್ರಮುಖ ತಪಾಸಣೆ ಅಂಶಗಳು (ಸೈಟ್ ಫೋಟೋಗಳು):

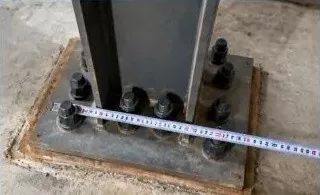

1. ಬೆಂಬಲ ಮತ್ತು ಜಂಟಿ ಪರಿಶೀಲನೆ

ಬೆಂಬಲ ಬೋಲ್ಟ್‌ಗಳು, ಶಿಮ್ ಪ್ಲೇಟ್‌ಗಳು ಮತ್ತು ಎಂಬೆಡೆಡ್ ಭಾಗಗಳ ಸ್ಥಾನಗಳು ಮತ್ತು ಎತ್ತರಗಳನ್ನು ಪರಿಶೀಲಿಸಿ ಅವು ವಿನ್ಯಾಸದ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುತ್ತವೆ ಎಂದು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಿ.

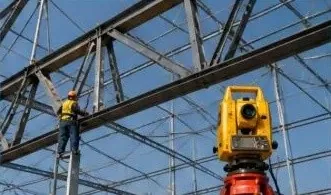

2. ಟ್ರಸ್ ಜೋಡಣೆ ಪರಿಶೀಲನೆ

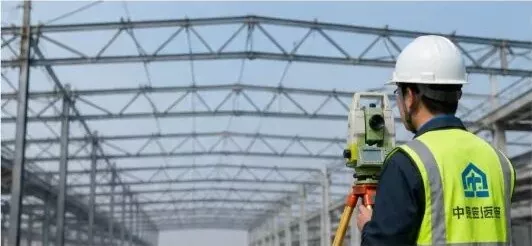

ಟ್ರಸ್‌ನ ಮಧ್ಯರೇಖೆ, ಎತ್ತರ ಮತ್ತು ಬಾಗುವಿಕೆಯನ್ನು ಅಳೆಯಲು ಒಟ್ಟು ನಿಲ್ದಾಣವನ್ನು ಬಳಸಿ ಮತ್ತು ಜೋಡಣೆ ಹೊಂದಾಣಿಕೆಗಳನ್ನು ಮಾಡಿ.

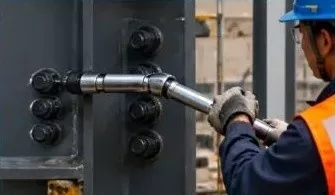

3. ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ಬೋಲ್ಟ್ ಚೆಕ್

ಹೆಚ್ಚಿನ ಸಾಮರ್ಥ್ಯದ ಬೋಲ್ಟ್‌ಗಳ ಸಂಖ್ಯೆ, ಗಾತ್ರ ಮತ್ತು ಟಾರ್ಕ್ ಅನ್ನು ಪರಿಶೀಲಿಸಿ ಮತ್ತು ಕೋಡ್‌ನ ಅಗತ್ಯವಿರುವಂತೆ ಅವುಗಳನ್ನು ಮರು-ಪರೀಕ್ಷಿಸಿ.

ಗಮನಿಸಿ:ಈ ಯೋಜನೆಯಲ್ಲಿನ ಟ್ರಸ್ ರಚನೆಯನ್ನು ಕಾರ್ಖಾನೆಯಲ್ಲಿ ಮೊದಲೇ ಜೋಡಿಸಲಾಗಿದೆ ಮತ್ತು ನಿಖರವಾದ ಸ್ಥಾಪನೆ, ಗುಣಮಟ್ಟ ಮತ್ತು ಸುರಕ್ಷತೆಯನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಸೈಟ್‌ನಲ್ಲಿ ವಿಭಾಗಗಳಲ್ಲಿ ಎತ್ತಲಾಗುತ್ತದೆ.

7. ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಮತ್ತು ಪ್ರೊಫೈಲ್ಡ್ ಮೆಟಲ್ ರೂಫ್ ಶೀಟ್ ಸ್ಥಾಪನೆ ಮತ್ತು ತಪಾಸಣೆ

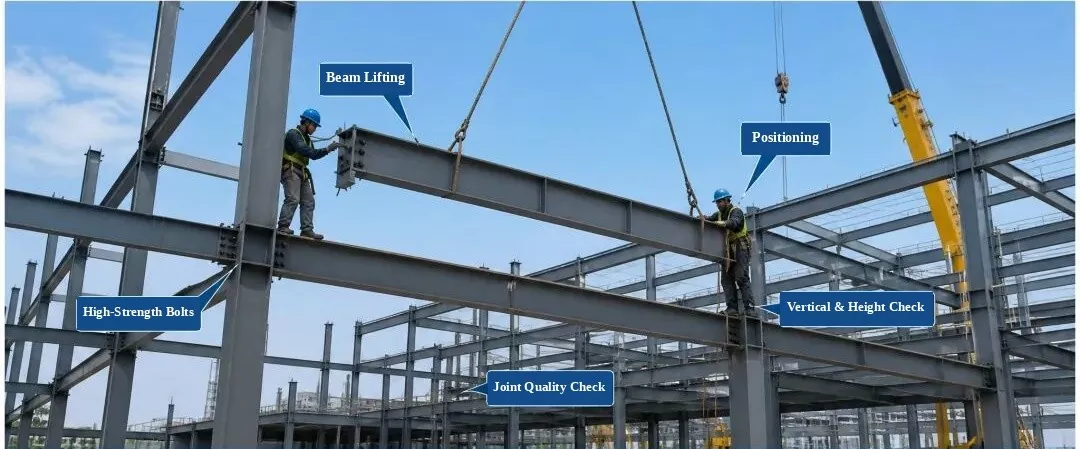

ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಸ್ಥಾಪನೆ ಮತ್ತು ತಪಾಸಣೆ

(ಲೇಬಲ್‌ಗಳು: ಬೀಮ್ ಲಿಫ್ಟಿಂಗ್, ಪೊಸಿಷನಿಂಗ್, ಹೈ-ಸ್ಟ್ರೆಂತ್ ಬೋಲ್ಟ್‌ಗಳು, ವರ್ಟಿಕಲ್ ಮತ್ತು ಹೈಟ್ ಚೆಕ್, ಜಾಯಿಂಟ್ ಕ್ವಾಲಿಟಿ ಚೆಕ್)

1. ಒಳಬರುವ ಭಾಗ ಪರಿಶೀಲನೆ:ವಸ್ತುವಿನ ಗುಣಮಟ್ಟ, ಗಾತ್ರ, ಮೇಲ್ಮೈ ಸ್ಥಿತಿ ಮತ್ತು ನೇರತೆಯನ್ನು ಪರಿಶೀಲಿಸಿ. ತಪಾಸಣೆಯನ್ನು ಹಾದುಹೋಗುವ ನಂತರ ಮಾತ್ರ ಸ್ಥಾಪಿಸಿ.

2. ಪ್ರಕ್ರಿಯೆ ನಿಯಂತ್ರಣ:ಅನುಸ್ಥಾಪನೆಯ ಸಮಯದಲ್ಲಿ ಭಾಗ ಸ್ಥಾನೀಕರಣ, ಎತ್ತರ, ಲಂಬ ಜೋಡಣೆ ಮತ್ತು ಬೋಲ್ಟ್ ಬಿಗಿಗೊಳಿಸುವಿಕೆಯನ್ನು ನಿಯಂತ್ರಿಸಿ.

3. ತಪಾಸಣೆ ವಸ್ತುಗಳು:ಮಧ್ಯದ ರೇಖೆಯ ಸ್ಥಾನ, ಎತ್ತರ, ಲಂಬ ಜೋಡಣೆ, ಮೇಲ್ಮೈ ಸಮತಲತೆ ಮತ್ತು ಬೋಲ್ಟ್ ಸಂಪರ್ಕದ ಗುಣಮಟ್ಟ.

4. ಗುಣಮಟ್ಟದ ಗುಣಮಟ್ಟ:ಉಕ್ಕಿನ ರಚನೆಗಳ ನಿರ್ಮಾಣ ಗುಣಮಟ್ಟವನ್ನು (GB 50205-2020) ಸ್ವೀಕರಿಸಲು ಕೋಡ್ ಅನ್ನು ಪೂರೈಸಬೇಕು.

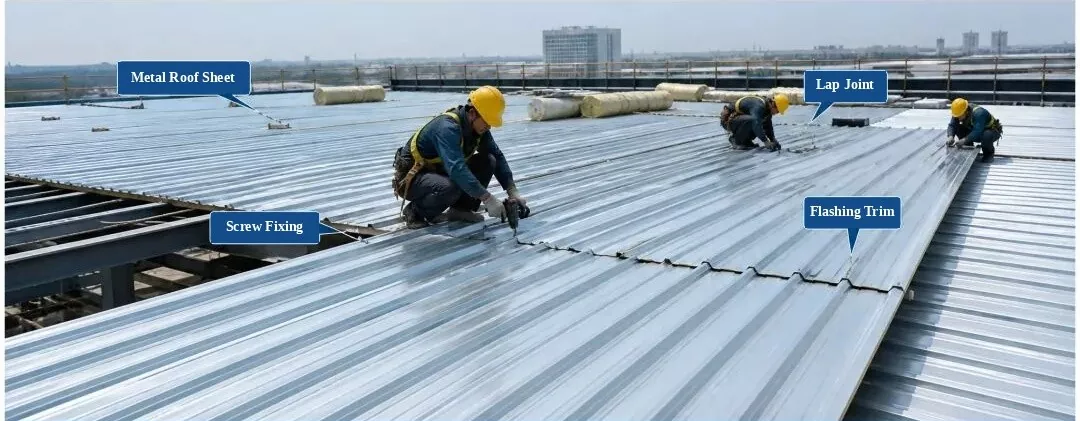

ಪ್ರೊಫೈಲ್ಡ್ ಮೆಟಲ್ ರೂಫ್ ಶೀಟ್ ಸ್ಥಾಪನೆ ಮತ್ತು ತಪಾಸಣೆ

(ಲೇಬಲ್‌ಗಳು: ಮೆಟಲ್ ರೂಫ್ ಶೀಟ್, ಲ್ಯಾಪ್ ಜಾಯಿಂಟ್, ಸೆಲ್ಫ್ ಟ್ಯಾಪಿಂಗ್ ಸ್ಕ್ರೂ ಫಿಕ್ಸಿಂಗ್, ಫ್ಲ್ಯಾಶಿಂಗ್ ಟ್ರಿಮ್)

1. ವಸ್ತು ಪರಿಶೀಲನೆ:ಪ್ಯಾನಲ್ ಪ್ರೊಫೈಲ್, ದಪ್ಪ, ಲೇಪನ ಮತ್ತು ಬಣ್ಣವನ್ನು ಪರಿಶೀಲಿಸಿ. ತಪಾಸಣೆಯ ನಂತರ ಮಾತ್ರ ಬಳಸಿ.

2. ಅನುಸ್ಥಾಪನಾ ನಿಯಮಗಳು:ಫಲಕಗಳನ್ನು ಸರಿಯಾಗಿ ಅತಿಕ್ರಮಿಸಿ ಮತ್ತು ಅವುಗಳನ್ನು ದೃಢವಾಗಿ ಸರಿಪಡಿಸಿ. ಯಾವುದೇ ಕಾಣೆಯಾದ ಅಥವಾ ತಪ್ಪಾದ ಸ್ಕ್ರೂಗಳಿಲ್ಲದೆ, ಸ್ಕ್ರೂ ಅಂತರವನ್ನು ಪ್ರಮಾಣಿತ ಮಿತಿಗಳಲ್ಲಿ ಇರಿಸಿಕೊಳ್ಳಿ.

3. ತಪಾಸಣೆ ವಸ್ತುಗಳು:ಛಾವಣಿಯ ಚಪ್ಪಟೆ, ಅತಿಕ್ರಮಣ ಅಗಲ, ಜೋಡಿಸುವ ಬಿಂದು ಅಂತರ, ಮತ್ತು ಜಲನಿರೋಧಕ ವಿವರಗಳು.

4. ಗುಣಮಟ್ಟದ ಗುಣಮಟ್ಟ:ಮೆಟಲ್ ರೂಫ್ ಎಂಜಿನಿಯರಿಂಗ್ (GB 50345-2012) ಗಾಗಿ ತಾಂತ್ರಿಕ ಕೋಡ್ ಅನ್ನು ಪೂರೈಸಬೇಕು.

8. ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಅಳವಡಿಕೆ ಮತ್ತು ತಪಾಸಣೆ - ಸ್ಟೀಲ್ ಮೆಟ್ಟಿಲುಗಳು ಮತ್ತು ಹ್ಯಾಂಡ್ರೈಲ್ ಸ್ಥಾಪನೆ

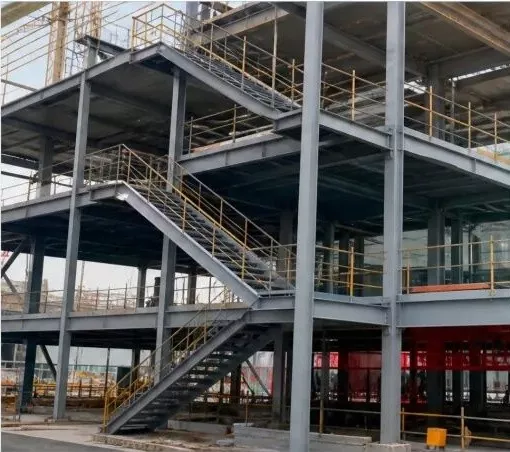

1. ಪೂರ್ಣಗೊಂಡ ಉಕ್ಕಿನ ಮೆಟ್ಟಿಲುಗಳು ಮತ್ತು ಕೈಚೀಲಗಳು (ಸೈಟ್ ಫೋಟೋ)

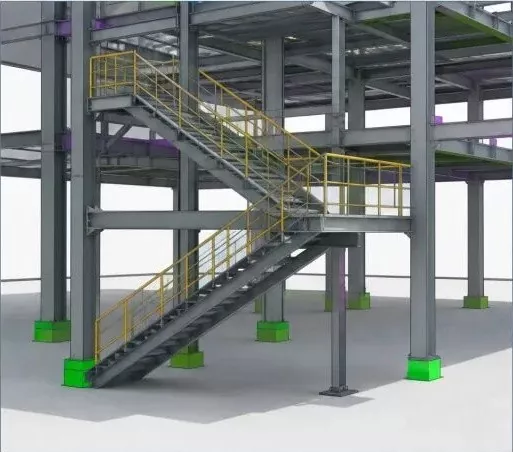

2. 3D BIM ಮಾದರಿ (ಸ್ಟೀಲ್ ಮೆಟ್ಟಿಲುಗಳು ಮತ್ತು ಕೈಚೀಲಗಳು)

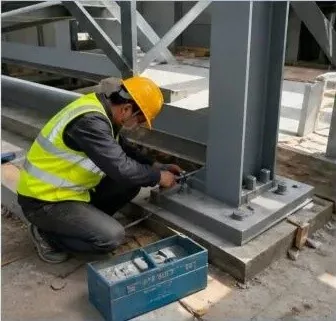

3. ಸ್ಟೀಲ್ ಮೆಟ್ಟಿಲು ಸ್ಥಾಪನೆ (ಸೈಟ್ ಕೆಲಸ)

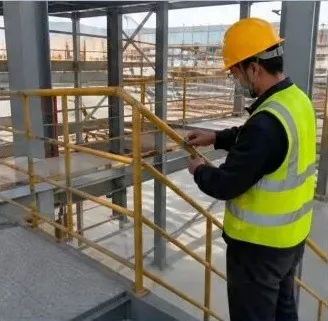

4. ಹ್ಯಾಂಡ್ರೈಲ್ ಸ್ಥಾಪನೆ (ಸೈಟ್ ಕೆಲಸ)

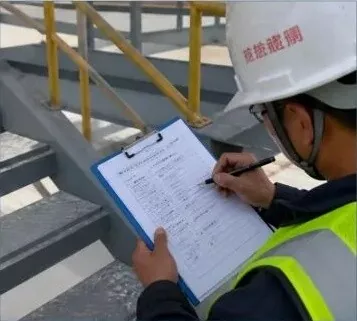

5. ಅನುಸ್ಥಾಪನ ಗುಣಮಟ್ಟ ತಪಾಸಣೆ (ಸೈಟ್ ಪರಿಶೀಲನೆ)

ಸೂಚನೆಗಳು:

ಉಕ್ಕಿನ ಮೆಟ್ಟಿಲುಗಳು ಮತ್ತು ಕೈಚೀಲಗಳನ್ನು ಸ್ಥಾಪಿಸುವ ಮೊದಲು, ಘಟಕ ಆಯಾಮಗಳು, ಎತ್ತರಗಳು ಮತ್ತು ಲೇಔಟ್ ಕೇಂದ್ರರೇಖೆಗಳನ್ನು ಎರಡು ಬಾರಿ ಪರಿಶೀಲಿಸಿ;
ಬೋಲ್ಟ್ ಸಂಪರ್ಕಗಳನ್ನು ಬಳಸುವಾಗ, ದೃಢವಾದ ಸಂಪರ್ಕವನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ಬೋಲ್ಟ್ ಗಾತ್ರ, ಪ್ರಮಾಣ ಮತ್ತು ಟಾರ್ಕ್ ಅನ್ನು ಪರಿಶೀಲಿಸಿ;
ಸ್ಥಾಪಿತ ಕೈಚೀಲಗಳು ದೃಢವಾಗಿ ಮತ್ತು ನೇರವಾಗಿರಬೇಕು, ವಿನ್ಯಾಸ ಮತ್ತು ಕೋಡ್ ಅವಶ್ಯಕತೆಗಳನ್ನು ಪೂರೈಸುವ ಪೂರ್ಣ ಮತ್ತು ನಯವಾದ ಬೆಸುಗೆಗಳೊಂದಿಗೆ;
ಅನುಸ್ಥಾಪನೆಯ ನಂತರ ಗುಣಮಟ್ಟದ ಪರಿಶೀಲನೆಯನ್ನು ಕೈಗೊಳ್ಳಿ ಮತ್ತು ಯೋಜನೆಯ ಗುಣಮಟ್ಟವನ್ನು ಖಚಿತಪಡಿಸಿಕೊಳ್ಳಲು ತಪಾಸಣೆ ದಾಖಲೆಯನ್ನು ಭರ್ತಿ ಮಾಡಿ.

ಉಕ್ಕಿನ ರಚನೆಗಳಿಗಾಗಿ ನಿರ್ಮಾಣ ಪ್ರಕ್ರಿಯೆಯ ಮಾನದಂಡಗಳು (ಸ್ಟೀಲ್ ಚೌಕಟ್ಟುಗಳು)

ಉಕ್ಕಿನ ರಚನೆesಕಟ್ಟಡದ ಚೌಕಟ್ಟುಗಳನ್ನು ನಿರ್ಮಿಸಲು ಇಂದಿನ ನಿರ್ಮಾಣ ಮಾರುಕಟ್ಟೆಯಲ್ಲಿ ವ್ಯಾಪಕವಾಗಿ ಬಳಸಲಾಗುತ್ತದೆ ಮತ್ತು ಭವಿಷ್ಯದಲ್ಲಿ ಅವು ಪ್ರಾಥಮಿಕ ಕಟ್ಟಡ ರಚನೆಗಳಿಗೆ ಮುಖ್ಯ ಆಯ್ಕೆಯಾಗುತ್ತವೆ. ಉಕ್ಕಿನ ರಚನೆಗಳು ಅನೇಕ ಉಪ-ವರ್ಗಗಳು, ರಚನೆ ಪ್ರಕಾರಗಳು ಮತ್ತು ಘಟಕ ಪ್ರಕಾರಗಳನ್ನು ಹೊಂದಿವೆ. ರಚನಾತ್ಮಕ ವ್ಯವಸ್ಥೆಯನ್ನು ಆಧರಿಸಿ, ಅವುಗಳನ್ನು ನಾಲ್ಕು ಮುಖ್ಯ ವಿಧಗಳಾಗಿ ವಿಂಗಡಿಸಲಾಗಿದೆ: ಪೋರ್ಟಲ್ ಚೌಕಟ್ಟುಗಳು, ಸ್ಪೇಸ್ ಗ್ರಿಡ್ಗಳು, ಟ್ರಸ್ಗಳು ಮತ್ತು ಫ್ರೇಮ್ ರಚನೆಗಳು.
