ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಗಾರ್ಮೆಂಟ್ ಫ್ಯಾಕ್ಟರಿ ನಿರ್ಮಾಣ ಕಟ್ಟಡದ ದೊಡ್ಡ-ಸ್ಪ್ಯಾನ್ ರಚನೆಯನ್ನು ಹೇಗೆ ಸಾಧಿಸಲಾಯಿತು?

ಆಧುನಿಕ ಕೈಗಾರಿಕಾ ಅಭಿವೃದ್ಧಿಯ ಪ್ರಚೋದನೆಯ ಅಡಿಯಲ್ಲಿ, ಬಟ್ಟೆ ಕಾರ್ಖಾನೆಗಳ ಉತ್ಪಾದನಾ ಪ್ರಕ್ರಿಯೆಯು ಗಮನಾರ್ಹ ಬದಲಾವಣೆಗಳಿಗೆ ಒಳಗಾಯಿತು, ಮೂಲ ಸಂಪೂರ್ಣ ಹಸ್ತಚಾಲಿತ ಉತ್ಪಾದನೆಯಿಂದ ಪ್ರಸ್ತುತ ಯಾಂತ್ರಿಕೃತ ಅಸೆಂಬ್ಲಿ ಲೈನ್ ಪ್ರಕ್ರಿಯೆಗೆ ಬದಲಾಗಿದೆ, ಇದು ಉತ್ಪಾದನಾ ದಕ್ಷತೆಯನ್ನು ಹೆಚ್ಚು ಹೆಚ್ಚಿಸಿದೆ. ಆದಾಗ್ಯೂ, ಕತ್ತರಿಸುವುದು, ಹೊಲಿಯುವುದು, ಇಸ್ತ್ರಿ ಮಾಡುವುದು, ತಪಾಸಣೆ ಮತ್ತು ಪ್ಯಾಕೇಜಿಂಗ್ ಪ್ರಕ್ರಿಯೆಗಳನ್ನು ಅಸೆಂಬ್ಲಿ ಲೈನ್‌ಗಳಲ್ಲಿ ಜೋಡಿಸಬೇಕಾಗಿದೆ ಮತ್ತು ಸಣ್ಣ ಬ್ಯಾಚ್‌ಗಳು ಮತ್ತು ಬಹು ಪ್ರಭೇದಗಳ ವೇಗದ ಪ್ರತಿಕ್ರಿಯೆ ಮೋಡ್ ವ್ಯಾಪಕವಾಗಿ ಹರಡುತ್ತದೆ, ಬಟ್ಟೆ ಕಾರ್ಖಾನೆಗಳು ಹೊಂದಿಕೊಳ್ಳುವ ಸ್ಥಳ ವಿನ್ಯಾಸಕ್ಕಾಗಿ ಹೆಚ್ಚುತ್ತಿರುವ ಬೇಡಿಕೆಯನ್ನು ಹೊಂದಿವೆ. ಇದನ್ನು ಸುಧಾರಿಸಲು ಅತ್ಯಂತ ಪರಿಣಾಮಕಾರಿ ಮಾರ್ಗವೆಂದರೆ ಆಂತರಿಕ ಜಾಗವನ್ನು ವರ್ಧಿಸುವುದು, ಯಾವುದೇ ಸಮಯದಲ್ಲಿ ವರ್ಕ್‌ಸ್ಟೇಷನ್‌ಗಳು ಮತ್ತು ಲಾಜಿಸ್ಟಿಕ್ಸ್ ಚಾನಲ್‌ಗಳ ಹೊಂದಾಣಿಕೆಯನ್ನು ಸುಗಮಗೊಳಿಸುವುದು. ಆದ್ದರಿಂದ,ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಗಾರ್ಮೆಂಟ್ ಫ್ಯಾಕ್ಟರಿ ನಿರ್ಮಾಣಗಳುಸಾಂಪ್ರದಾಯಿಕ ಕಾಂಕ್ರೀಟ್ ರಚನೆಯ ಬಟ್ಟೆ ಕಾರ್ಖಾನೆಗಳನ್ನು ಕ್ರಮೇಣ ಬದಲಿಸಿದೆ. ಉಕ್ಕಿನ ರಚನೆಯ ಬಟ್ಟೆ ಕಾರ್ಖಾನೆಗಳು ಎರಡು ದೃಷ್ಟಿಕೋನಗಳಿಂದ ದೊಡ್ಡ ವ್ಯಾಪ್ತಿಯನ್ನು ಹೇಗೆ ಸಾಧಿಸುತ್ತವೆ ಎಂಬುದನ್ನು ಈ ಲೇಖನವು ಚರ್ಚಿಸುತ್ತದೆ: ರಚನಾತ್ಮಕ ರೂಪ ಮತ್ತು ಬಟ್ಟೆ ಉತ್ಪಾದನೆಯಲ್ಲಿ ಕಾಲಮ್-ಮುಕ್ತ ಜಾಗದ ಪ್ರಾಯೋಗಿಕ ಮೌಲ್ಯ.

1. ರಚನಾತ್ಮಕ ರೂಪ

A ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಗಾರ್ಮೆಂಟ್ ಫ್ಯಾಕ್ಟರಿ ನಿರ್ಮಾಣವಿಶಿಷ್ಟವಾಗಿ ಕೆಳಗಿನ ಸಾಮಾನ್ಯ ರಚನಾತ್ಮಕ ರೂಪಗಳನ್ನು ಹೊಂದಿದೆ: ಪೋರ್ಟಲ್ ಫ್ರೇಮ್ ಮತ್ತು ಟ್ರಸ್.

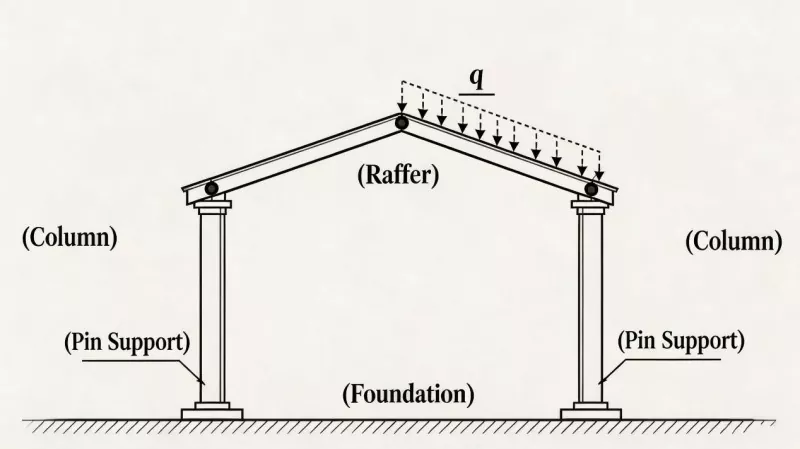

● ಪೋರ್ಟಲ್ ಫ್ರೇಮ್

ಏಕ-ಅಂತಸ್ತಿನ ಉಡುಪು ಕಾರ್ಖಾನೆಗಳಿಗೆ ಇದು ಸಾಮಾನ್ಯವಾಗಿ ಬಳಸುವ ಯೋಜನೆಯಾಗಿದೆ. ಉಕ್ಕಿನ ಕಿರಣಗಳು ಮತ್ತು ಉಕ್ಕಿನ ಕಾಲಮ್ಗಳ ಪರಸ್ಪರ ಕಟ್ಟುನಿಟ್ಟಾದ ಸಂಪರ್ಕದಿಂದ ಇದು ರಚನೆಯಾಗುತ್ತದೆ, ಸಂಪರ್ಕ ವಿಧಾನಗಳು ಬೋಲ್ಟ್ ಸಂಪರ್ಕ ಮತ್ತು ವೆಲ್ಡಿಂಗ್ ಆಗಿರುತ್ತವೆ. ಇದು ಸ್ಥಿರವಾದ ಬಲ-ಬೇರಿಂಗ್ ವ್ಯವಸ್ಥೆಯನ್ನು ರೂಪಿಸುತ್ತದೆ. ಉಕ್ಕಿನ ಕಿರಣಗಳು ಮತ್ತು ಉಕ್ಕಿನ ಕಾಲಮ್ಗಳು ಸಾಮಾನ್ಯವಾಗಿ H- ಆಕಾರದ ಉಕ್ಕನ್ನು ಬಳಸುತ್ತವೆ. ಪೋರ್ಟಲ್ ಚೌಕಟ್ಟಿನ ಅತ್ಯಂತ ಆರ್ಥಿಕ ವ್ಯಾಪ್ತಿಯು 18 ಮೀಟರ್‌ಗಳಿಂದ 30 ಮೀಟರ್‌ಗಳು. ಘಟಕಗಳು ಮತ್ತು ವೈಜ್ಞಾನಿಕ ಶಕ್ತಿಯ ವರ್ಗಾವಣೆಯ ನಡುವಿನ ನಿಕಟ ಸಂಪರ್ಕವು ಗಾಳಿ ಮತ್ತು ಭೂಕಂಪಗಳನ್ನು ಪ್ರತಿರೋಧಿಸುವಾಗ ರಚನೆಯು ದೊಡ್ಡ ವ್ಯಾಪ್ತಿಯನ್ನು ಸಾಧಿಸುತ್ತದೆ ಎಂದು ಖಚಿತಪಡಿಸುತ್ತದೆ.

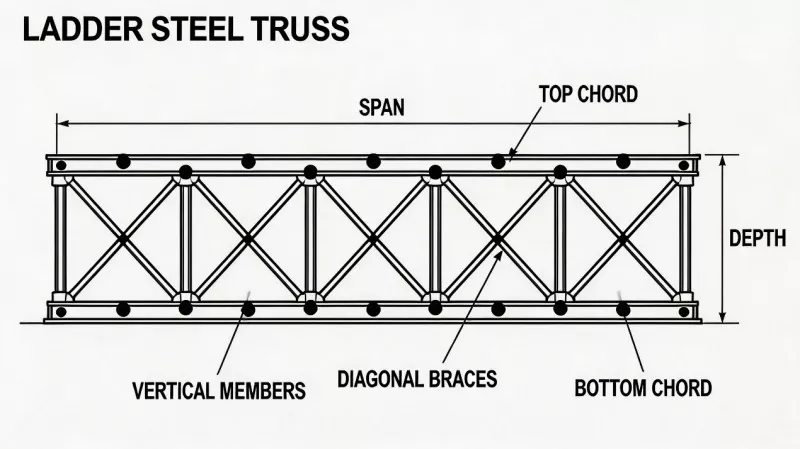

● ಟ್ರಸ್ ರಚನೆ

ಪೋರ್ಟಲ್ ಫ್ರೇಮ್ ರಚನೆಗೆ ಹೋಲಿಸಿದರೆ, ಟ್ರಸ್ ರಚನೆಯು ಮೇಲಿನ ಟ್ರಸ್ ಸದಸ್ಯರು, ವೆಬ್ ಸದಸ್ಯರು ಮತ್ತು ಕೆಳಗಿನ ಟ್ರಸ್ ಸದಸ್ಯರನ್ನು ಒಳಗೊಂಡಿರುತ್ತದೆ. 36 ಮೀಟರ್‌ಗಳನ್ನು ಮೀರಿದ ವ್ಯಾಪ್ತಿಗಳಿಗೆ, ಬಲದ ದಕ್ಷತೆ ಮತ್ತು ಉಕ್ಕಿನ ಬಳಕೆಯು ಪೋರ್ಟಲ್ ಫ್ರೇಮ್‌ಗಿಂತ ಹೆಚ್ಚು. 3.2 ಮೀಟರ್ ಎತ್ತರವಿರುವ ಟ್ರೆಪೆಜಾಯ್ಡಲ್ ವೆಬ್ ಟ್ರಸ್ ಬಳಸಿ, ಉಕ್ಕಿನ ಬಳಕೆಯನ್ನು ಸುಮಾರು 55 kg/m² ನಲ್ಲಿ ನಿಯಂತ್ರಿಸಬಹುದು, ಆದರೆ ಸಮಾನ-ಸ್ಪ್ಯಾನ್ ಘನ-ವೆಬ್ H-ಕಿರಣಕ್ಕೆ ಸರಿಸುಮಾರು 75 kg/m² ಅಗತ್ಯವಿರುತ್ತದೆ.

2. ಬಟ್ಟೆ ಉತ್ಪಾದನೆಯಲ್ಲಿ ತೆರೆದ ಗಾಳಿಯ ಸ್ಥಳಗಳ ಪ್ರಾಯೋಗಿಕ ಮೌಲ್ಯ

ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಗಾರ್ಮೆಂಟ್ ಫ್ಯಾಕ್ಟರಿ ನಿರ್ಮಾಣಗಳಲ್ಲಿನ ದೊಡ್ಡ-ಸ್ಪ್ಯಾನ್ ತೆರೆದ ಗಾಳಿಯ ಸ್ಥಳಗಳು ವಿಶಾಲವಾದ ಪ್ರದೇಶಗಳನ್ನು ಹೊಂದಿರುವುದನ್ನು ಮಾತ್ರ ಉಲ್ಲೇಖಿಸುವುದಿಲ್ಲ, ಆದರೆ ಉತ್ಪಾದನಾ ದಕ್ಷತೆಯನ್ನು ಗಮನಾರ್ಹವಾಗಿ ಹೆಚ್ಚಿಸಬಹುದು.

ಇದರ ಪ್ರಾಯೋಗಿಕ ಮೌಲ್ಯವು ಈ ಕೆಳಗಿನ ಅಂಶಗಳಲ್ಲಿ ಪ್ರತಿಫಲಿಸುತ್ತದೆ:

● ತ್ವರಿತ ಉತ್ಪಾದನಾ ಸಾಲಿನ ಹೊಂದಾಣಿಕೆ

ಸಾಂಪ್ರದಾಯಿಕ ಕಾಂಕ್ರೀಟ್ ಕಾಲಮ್ ಗ್ರಿಡ್ ರಚನೆಯ ಉಡುಪು ಕಾರ್ಖಾನೆಗಳಿಗೆ ಹೋಲಿಸಿದರೆ, ನಮ್ಮ ಉಕ್ಕಿನ ರಚನೆಯ ಉಡುಪು ಕಾರ್ಖಾನೆಯು ಅಡ್ಡಿಪಡಿಸಲು ಯಾವುದೇ ಮಧ್ಯಂತರ ಕಾಲಮ್‌ಗಳನ್ನು ಹೊಂದಿಲ್ಲ, ಆದ್ದರಿಂದ ಕಾರ್ಯಸ್ಥಳಗಳ ವಿನ್ಯಾಸವನ್ನು ತ್ವರಿತವಾಗಿ ಸರಿಹೊಂದಿಸಬಹುದು. ವರ್ಕ್‌ಸ್ಟೇಷನ್ ಕೋಷ್ಟಕಗಳು ಮತ್ತು ನೇತಾಡುವ ಸಾಲುಗಳನ್ನು ನೇರವಾಗಿ ಅಡ್ಡಲಾಗಿ ಚಲಿಸಬಹುದು.

● ಲಾಜಿಸ್ಟಿಕ್ಸ್ ಮಾರ್ಗ ಆಪ್ಟಿಮೈಸೇಶನ್

ಕಾಲಮ್‌ಲೆಸ್ ವಿನ್ಯಾಸವನ್ನು ಅಳವಡಿಸಿಕೊಂಡ ನಂತರ, ಕಾರ್ಖಾನೆಯೊಳಗೆ ಫೋರ್ಕ್‌ಲಿಫ್ಟ್‌ಗಳು ಮತ್ತು AGV ಗಳು ಕಚ್ಚಾ ವಸ್ತುಗಳ ಪ್ರವೇಶದಿಂದ ಸಿದ್ಧಪಡಿಸಿದ ಉತ್ಪನ್ನದ ನಿರ್ಗಮನದವರೆಗೆ ನೇರ-ಸಾಲಿನ ಪ್ರಯಾಣವನ್ನು ಸಾಧಿಸಬಹುದು. ಪ್ರತಿ ಸಿದ್ಧಪಡಿಸಿದ ಉತ್ಪನ್ನಕ್ಕೆ ಕಾರ್ಖಾನೆಯೊಳಗಿನ ಸಾರಿಗೆ ಅಂತರವು 12 ರಿಂದ 18 ಮೀಟರ್ಗಳಷ್ಟು ಕಡಿಮೆಯಾಗುತ್ತದೆ ಎಂದು ನಿಜವಾದ ಮಾಪನವು ತೋರಿಸುತ್ತದೆ. 10,000 ತುಣುಕುಗಳ ದೈನಂದಿನ ಉತ್ಪಾದನೆಯ ಪ್ರಮಾಣವನ್ನು ಆಧರಿಸಿ ಲೆಕ್ಕಹಾಕಲಾಗುತ್ತದೆ, ಇದು ದಿನಕ್ಕೆ 120 ರಿಂದ 180 ಕಿಲೋಮೀಟರ್ ನಿಷ್ಪರಿಣಾಮಕಾರಿ ನಿರ್ವಹಣೆಯನ್ನು ಕಡಿಮೆ ಮಾಡಲು ಸಮನಾಗಿರುತ್ತದೆ.

● ನೈಸರ್ಗಿಕ ಬೆಳಕಿನ ಬಳಕೆಯಲ್ಲಿ ಸುಧಾರಣೆ

ಕಾಲಮ್ಗಳಿಲ್ಲದ ಜಾಗವನ್ನು ನಿರಂತರ ಛಾವಣಿಯ ಬೆಳಕಿನ ಪಟ್ಟಿಗಳೊಂದಿಗೆ ಸಂಯೋಜಿಸಲಾಗಿದೆ, ಇದು ಪ್ರಕಾಶಮಾನತೆಯ ಏಕರೂಪತೆಯನ್ನು 0.55 ರಿಂದ 0.78 ಕ್ಕೆ ಹೆಚ್ಚಿಸುತ್ತದೆ. ಇದು ಸ್ಥಳೀಯ ನೆರಳು ಪ್ರದೇಶಗಳನ್ನು ಕಡಿಮೆ ಮಾಡುತ್ತದೆ ಮತ್ತು ಹೊಲಿಗೆ ಕಾರ್ಮಿಕರ ಕಣ್ಣಿನ ಆಯಾಸವನ್ನು ನಿವಾರಿಸುತ್ತದೆ.

3. ತೀರ್ಮಾನ

ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಗಾರ್ಮೆಂಟ್ ಫ್ಯಾಕ್ಟರಿ ನಿರ್ಮಾಣವು ಆಧುನಿಕ ಗಾರ್ಮೆಂಟ್ ಫ್ಯಾಕ್ಟರಿಗಳ ಪ್ರಮುಖ ವಾಸ್ತುಶಿಲ್ಪದ ರೂಪಗಳಲ್ಲಿ ಒಂದಾಗಿದೆ. ಪೋರ್ಟಲ್ ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಅಥವಾ ಸ್ಟೀಲ್ ಟ್ರಸ್ ಸಿಸ್ಟಮ್ ಮೂಲಕ, ಉಕ್ಕಿನ ಚೌಕಟ್ಟಿನ ರಚನೆಯು ಆರ್ಥಿಕವಾಗಿ 18 ರಿಂದ 36 ಮೀಟರ್‌ಗಳ ವ್ಯಾಪ್ತಿಯನ್ನು ಸಾಧಿಸಬಹುದು ಅಥವಾ ಕಾಲಮ್‌ಗಳಿಲ್ಲದೆ ದೊಡ್ಡದಾಗಿದೆ, ಹೆಣಿಗೆಯಿಂದ ನೇಯ್ಗೆ, ಏಕ-ಪದರದ ಜೋಡಣೆಯಿಂದ ಬಹು-ಮಹಡಿ ಕಾರ್ಯಾಗಾರಗಳವರೆಗೆ ವಿವಿಧ ಬೇಡಿಕೆಗಳನ್ನು ಪೂರೈಸುತ್ತದೆ. ದೊಡ್ಡ-ಸ್ಪ್ಯಾನ್ ಸ್ಟೀಲ್ ಫ್ರೇಮ್ ಕಾರ್ಖಾನೆಗಳು ಉತ್ಪಾದನಾ ಸಾಲಿನ ಹೊಂದಾಣಿಕೆಗಳ ದಕ್ಷತೆಯನ್ನು ಹೆಚ್ಚಿಸಬಹುದು, ಲಾಜಿಸ್ಟಿಕ್ಸ್ ಮಾರ್ಗಗಳನ್ನು ಉತ್ತಮಗೊಳಿಸಬಹುದು ಮತ್ತು ಬೆಳಕಿನ ಏಕರೂಪತೆಯನ್ನು ಸುಧಾರಿಸಬಹುದು ಎಂದು ಪ್ರಾಯೋಗಿಕ ಎಂಜಿನಿಯರಿಂಗ್ ಸಾಬೀತುಪಡಿಸಿದೆ.
